شبیه سازی فرایندهای شکل‌دهی ورق به کمک نرم افزار Dynaform v5.9

بی‌تردید امروزه می­توان نرم ­افزار Dynaform را یکی از دقیق­ترین نرم ­افزارهای آنالیز فرایند­های شکل­ دهی ورق محسوب کرد. آنالیز قابلیت شکل پذیری این نرم­ افزار، امکان بررسی مجازی و پیش­بینی مشکلاتی از قبیل پارگی، چروکیدگی، نازک­شدگی و برگشت فنری، قبل از ساخت هرگونه ابزار فیزیکی را فراهم می­کند. بدین ترتیب می­ توان ضمن کاهش شدید زمان و هزینه، بهره­وری را افزایش داده و اطمینانی در طراحی قالب ایجاد کرد.

بسته نرم­ افزاری شکل­ دهی ورق شرکت ETA شامل 4 برنامه eta/Dynaform، eta/Job Submitter، eta/3DPlayer وeta/Post می­ باشد. نرم ­افزار eta/Dynaform قسمت پیش ­پردازشگر این بسته است که وظیفه مدل­سازی فرآیندهای شکل­ دهی ورق را بر عهده دارد. Ls-Dyna نرم‌افزار حل­ کننده است که eta/Dynaform رابطه کاربری کاملی با این نرم­ افزار دارد و به کاربران این امکان را می­دهد که نرم ­افزار Ls-Dyna را از روی نرم ­افزار eta/Dynaform اجرا کنند. مسائل تعریف شده در قسمت پیش پردازش­­­گر، توسط نرم ­افزار eta/Job Submitter برای حل به نرم ­افزارLs-Dyna فرستاده می­شود. بعد از حل مسائل نیز می ­توان توسط نرم ­افزارهای eta/Post و eta/3DPlayer که قسمت ­های پس پردازش­گر این بسته می­ باشند نتایج را مشاهده کرد.

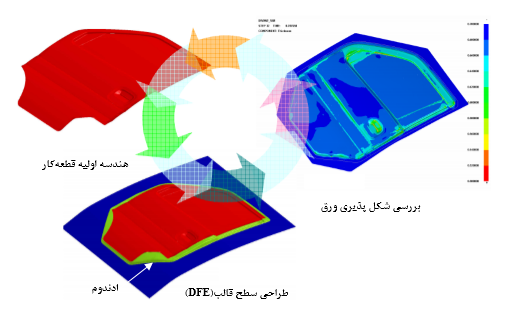

 مهندسی سطح قالب

در قسمت Die Face Engineering امکان طراحی سطح قالب که شامل مواردی از قبیل ورق­ گیر و ادندوم است را فراهم می­کند. در واقع شروع کار از این قسمت صورت می­گیرد و برای ایجاد سطح قالب توسط این قسمت از نرم افزار تنها به مدل اصلی قطعه ­کار نیاز داریم. سایر سطوح و طراحی­ها را می­ توان بر مبنای هندسه قطعه­ کار انجام داد. این قسمت از نرم ­افزار با توجه به امکانات گسترده­ای که دارد نظیر ایجاد تقارن در قطعه برای صرفه جوئی در زمان آنالیز، معرفی محورهای مختصات و جهت پرسکاری، بررسی سطوح با زاویه منفی(Undercut)، حذف سطوح فلنج، پرکردن سوراخ ­ها و ناپیوستگی­ های موجود در سطح قطعه­ کار، طراحی بایندر و ادندوم با توجه به پروفیل­ های استانداردی که در نرم ­افزار موجود است، فیلتر کردن لبه های تیز و … باعث صرفه جوئی در وقت و هزینه طراحی قالب می ­شود.

 فرآیند تک مرحله ای

فرآیند کشش عمیق یک روش شکل­ دهی ورق است که در آن بلانک اولیه توسط نیروی سنبه به داخل ماتریس کشیده شده و به صورت گود و فنجانی شکل تبدیل می­ شود. در مواقعی که تغییرشکل ­های بزرگ مدنظر باشد از چند مرحله کشش استفاده می­ شود. فرایند کشش عمیق ابتدا با اعمال نیروی ورق ­گیر شروع می­ شود تا از چروکیدگی ورق جلوگیری کند. این فرآیند پارامترهای مختلفی دارد که می ­توان به جنس و ضخامت ورق، روانکار، سرعت سنبه، شعاع سنبه و ماتریس، نسبت کشش، نیروی ورق گیر و شکل و ارتفاع آویزه اشاره کرد. در کشش قطعات غیر مدور به دلیل عدم یکسانی سرعت جریان مواد از آویزه(ترمز) استفاده می­ شود. مهمترین عیوبی که طی فرآیند کشش عمیق ایجاد می­شود شامل پارگی(Tearing)، چروکیدگی(Wrinkling) و برگشت فنری(Spring back) است.


شبیه سازی برگشت فنری و جبران برگشت فنری

برگشت فنری تغییرات در هندسه قطعه­ کار در انتهای فرآیند شکل­ دهی است زمانی که نیروهای ابزار شکل­ دهی از روی قطعه­ کار برداشته می ­شود. بنابراین بر روی دقت ابعادی قطعه­ کار موثر است و در مونتاژ قطعات مشکلاتی را ایجاد می­کند. طراحان برای غلبه بر این مشکل می­ بایست در ابتدا میزان برگشت فنری را محاسبه کرده سپس با توجه به میزان برگشت فنری، ابزار مناسب را برای جبران اثرات برگشت فنری طراحی کنند.

مواد جدید که استحکام بالائی دارند بیشتر تحت تاثیر برگشت فنری نسبت به آلیاژهای فولاد کشش عمیق سنتی قرار می ­گیرند. بنابراین نیاز به جبران این عیب بیشتر احساس می­شود. به طور سنتی پیش از این قالب­سازان به پشتوانه تجربه ­ای که داشتند با استفاده از سعی و خطا، ابزار مناسب را طراحی و قالب را اصلاح می­ کردند ولی امروزه توسط آنالیز المان محدود می­ توان تعداد دفعات اصلاح قالب را کمتر کرد و هزینه­ ها را به شدت کاهش داد. از بین پارامترهای موجود، افزایش استحکام تسلیم ورق، کاهش ضخامت ورق، کاهش نیروی ورق گیر و کاهش ضریب اصطکاک باعث افزایش برگشت فنری می­شود.

برای بررسی میزان برگشت فنری لازم است مدل ماده به صورت الاستیک-پلاستیک تعریف شود تا میزان تغییرشکل الاستیک قطعه اندازه ­گیری شود. نرم افزار با مقایسه این تغییر شکل و شکل مطلوب قطعه محاسبات لازم برای ایجاد تغییرشکل اضافی را انجام می دهد تا از میزان برگشت فنری کاسته شود. روش­­های متعددی برای جبران برگشت فنری وجود دارد که یکی از آنها روش تعدیل جابجائی است. ابتدا شکل قطعه کار توسط قالب اولیه دچار تغییرشکل شود و بعد از باربرداری از روی قطعه­ کار شکل قطعه ­کار با شکل مطلوب مقایسه می­شود. اگر خطای شکل یک نود از قطعه در راستای محور y برابر باشد بایستی همین مقدار را برای جابجائی همان نود در قالب اعمال کرد تا شکل قالب جدید ایجاد شود در این اینجا یک مرحله قالب اصلاح شد. سپس از همین قالب جدید برای ایجاد تغییرشکل در ورق استفاده می­ شود تا مجددا میزان برگشت فنری در مرحله دوم محاسبه شود و اختلاف آن با شکل مطلوب بر روی قالب اعمال شود. این چرخه بایستی آنقدر ادامه پیدا کند تا میزان برگشت فنری در سطح قابل قبولی باشد.

پسورد در صورت نیاز:help98.ir
سازگاربا:Win 7 , Win8.1 ,Win10
حجم : 1090مگابایت
ورژن: 5.9
لینک های دانلود مستقیم:
